一體化電源系統總監控裝置主要由開關電源及DC/DC 轉換器、接口轉接板平板電腦、IEC 6150協議轉換器、網絡通信接口、串行通信接口和USB接口等部分組成，可實現對外接的各種電源分監控單元和智能電能表等設備的一體化集中就地和遠程實時監控。

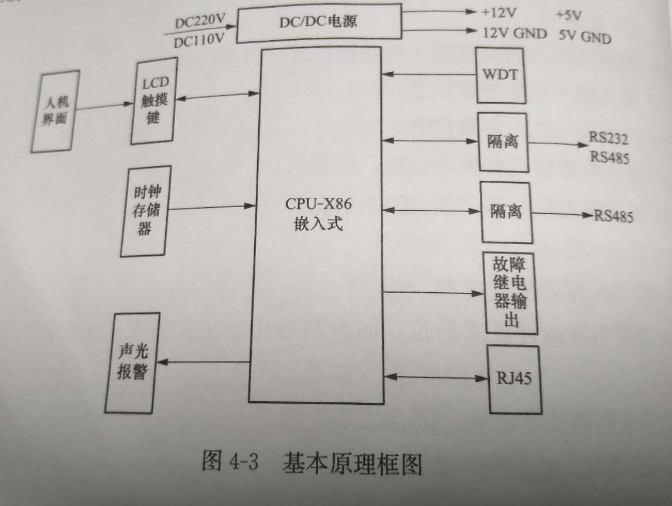

　　(1)工作原理。直流屏的一切運行參數和運行狀態均可在微機監控器的液晶顯示屏上顯示。監控器通過RS485或RS232、CAN接口與交流檢測單元、直流檢測單元、絕緣檢測單元、電池巡檢檢測等單元的通信，從而根據蓄電池組的端電壓值，充電裝置的交流電壓值、直流輸出的電壓值、電流值等數據來進行自動監控。運行人員可通過微機的鍵盤、按鈕或觸摸屏進行運行參數整定和修改。遠方調度中心可通過“四通”接口，在調度中心的顯示屏上同樣能監視，通過鍵盤操作同樣能控制?；驹砜驁D如圖所示。

　　(2) 功能。自診斷和顯示功能、設置功能、控制功能、報警功能、電源模塊的管理、通信功能、電池管理、監視功能、“四遙”功能。
